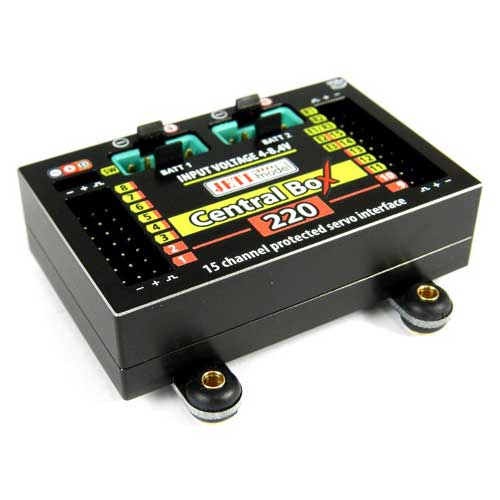

Jeti Central Box CB220

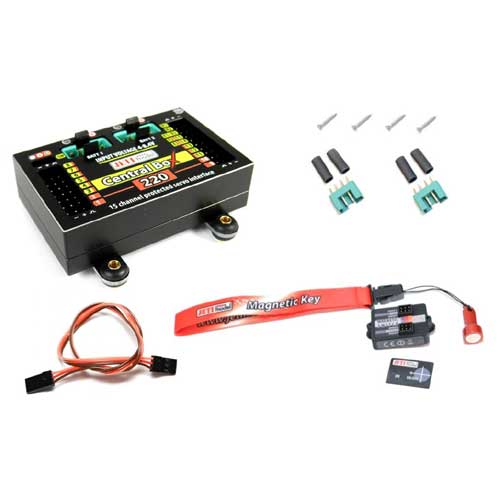

Lieferumfang

1 JETI Duplex 2.4EX Central Box 220, 1 Magnetschalter, 1 Magnetschlüssel und 1 Patchkabel.

Die Central Box 220 ist der Nachfolger der beliebten Central Box 200. Speziell für den Einsatz auch leistungsstarker und stromhungriger Servos wurde bei der Central Box 220 ein Aluminiumgehäuse eingesetzt und die Überstromabsicherung der Servossteckplätze verstärkt. Die Central Box 220 bietet echte Akku-Redundanz, DITEX-Servotelemetrie, JETI EX-Telemetrie und bis zu drei Empfängereingänge (2x 2,4GHz und 1x 900MHz) für vollständige Strom- und HF-Signalredundanz.

Der Nachfolger der beliebten Central Box 200 ist da: Die neue Central Box 220 wurde für ein umfassendes Management vieler Servos in einem Modell entworfen und ist auf Grund des stabilen und kühlenden Aluminiumgehäuses speziell für den Einsatz von leistungsstarken Servos empfehlenswert. Im Gegensatz zur Centralbox 210 besitzt die Central Box 220 einen Servoüberlastschutz an jedem Ausgang: 11 Kanäle mit Servoüberlastschutz bis 30kg/cm, sowie 4 Kanäle mit Servoüberlastschutz bis 60kg/cm.

Konfiguration über JETI Duplex DS/DC-Sender

Mit JETI Duplex DC/DS-Sendern kann das gesamte Potenzial der Central Box 220 voll genutzt werden. Über die Geräteübersicht des JETI Duplex DS/DC-Senders kann sehr einfach die gesamte Konfiguration der Servoausgänge, DITEX Servo- sowie JETI EX-Telemetrie, Funktionszuweisung usw. vorgenommen werden.

Ein- und Ausschaltvorgang

Der Ein- und Ausschaltvorgang der Central Box 220 wird mit dem mitgeliefertem magnetischen Schaltgeber vorgenommen.

Empfohlene Empfänger

Als Empfänger können z. B. 2 RSat2- oder auch REX3-Empfänger genutzt werden. Optional ist der Einsatz eines REX Assist-Empfängers zusammen mit einem RSat2-Empfänger möglich, so erhält man eine Central Box mit Gyrostabilisierung.

Eigenschaften

Konfigurierbare Servoausgänge

Abgesicherte Servoausgänge (für 11 Servos mit ~30kg Stellkraft und 4x ~50kg)

Akkuanschlüsse 2x MPX-Stecksystem

Robustes Aluminiumgehäuse für zusätzliche Kühlung und Schutz

Firmware über JETI USB-Adapter und JETI Studio aktualisierbar

Drahtlos programmierbar über die Geräteübersicht der DC/DS-Sender

Bis zu 3 unabhängige Empfängereingänge (R1, R2, E1/R3)

Bis zu 15 Servosteckplätze (geeignet für DITEX-Servotelemetrie)

Bis zu 3 Telemetriesensoreingänge (E1/R3, E2/15, E3/14)

Eingang für mitgelieferten Magnetschalter oder optionalen RC-Switch

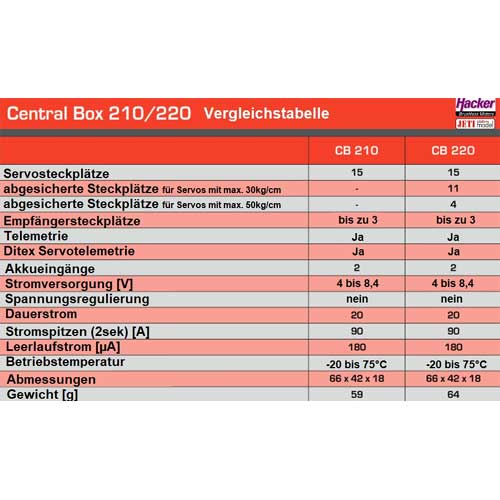

Technische Daten

Empfohlene Eingangsspannung (V) 4-8.4

Anzahl Kanäle mit Servoüberlastschutz für Standard-Servos bis 30kg/cm 11

Anzahl Kanäle mit Servoüberlastschutz für HV-Servos bis 60kg/cm 4

Anzahl der Akkuzellen 2-3 LiXX oder 4-10 NiXX

Telemetriefähig ja

Unterstützung DITEX Servos ja

Anzahl MPX Akkuanschlüsse 2

Anzahl Empfängeranschlüsse 3

Dauerstrom 20 A

Impulsstrom 90 A

Servosteckplätze bis zu 15

Stromverbrauch im AUS Zustand mit magnetischen Geber 180 uA

Temperaturbereich - 20°C bis zu +75°C

Gewicht 59 g

Abmessungen 66x42x18 mm

Abmessungen magnetischer Geber 30x21x5 mm
