Jeti Central Box CB210 + 2x Rsat2 + RC Switch

JETI Duplex 2.4EX Central Box 210

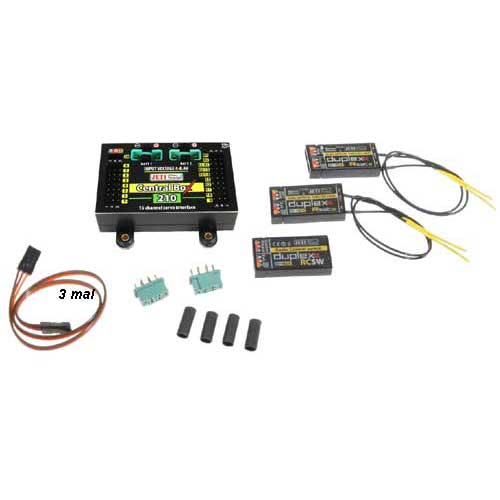

Lieferumfang

1 JETI Duplex 2.4EX Central Box 210, 1 RC-Switch, 2 JETI Duplex 2.4EX RSat2-Empfänger und 3 Patchkabel.

Produktbeschreibung und Features

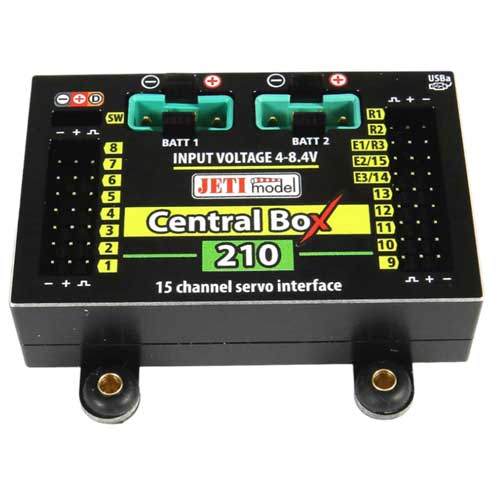

Die Central Box 210 ist der Nachfolger der beliebten Central Box 200. Speziell für den Einsatz auch leistungsstarker und stromhungriger Servos wurde bei der Central Box 210 ein Aluminiumgehäuse eingesetzt und auf die Überstromabsicherung der Servossteckplätze verzichtet. Die Central Box 210 bietet echte Akku-Redundanz, DITEX-Servotelemetrie, JETI EX-Telemetrie und bis zu drei Empfängereingänge (2x 2,4GHz und 1x 900MHz) für vollständige Strom- und HF-Signalredundanz.

Konfiguration über JETI Duplex DS/DC-Sender

Mit JETI Duplex DC/DS-Sendern kann das gesamte Potenzial der Central Box 210 voll genutzt werden. Über die Geräteübersicht des JETI Duplex DS/DC-Senders kann sehr einfach die gesamte Konfiguration der Servoausgänge, DITEX Servo- sowie JETI EX-Telemetrie, Funktionszuweisung usw. vorgenommen werden.

Kompatibilität mit Futaba S.Bus

Die Central Box 210 kann auch mit zwei S.Bus-Empfängern (z. B. Futaba R7003SB) verwendet werden. Einstellungen und das Auslesen der Telemetriewerte müssen allerdings über eine separat erhältliche JETIBOX vorgenommen werden.

Ein- und Ausschaltvorgang

Der Ein- und Ausschaltvorgang der Central Box 210 wird mit dem mitgeliefertem magnetischen Schaltgeber vorgenommen.

Empfohlene Empfänger

Als Empfänger können z. B. 2 RSat2- oder auch REX3-Empfänger genutzt werden. Optional ist der Einsatz eines REX Assist-Empfängers zusammen mit einem RSat2-Empfänger möglich, so erhält man eine Central Box mit Gyrostabilisierung.

Eigenschaften

Konfigurierbare Servoausgänge

Akkuanschlüsse 2x MPX-Stecksystem

Robustes Aluminiumgehäuse für zusätzliche Kühlung und Schutz

Firmware über JETI USB-Adapter und JETI Studio aktualisierbar

Drahtlos programmierbar über die Geräteübersicht der DC/DS-Sender

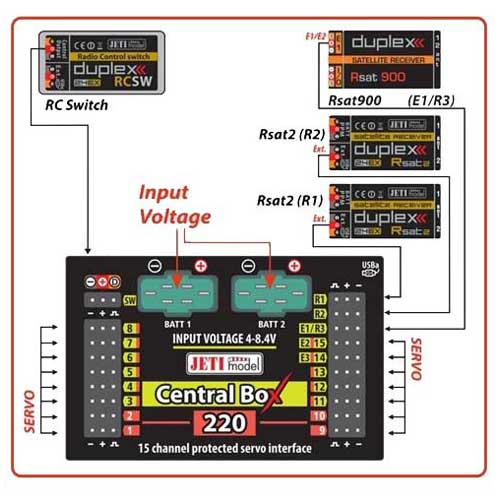

Bis zu 3 unabhängige Empfängereingänge (R1, R2, E1/R3)

Bis zu 15 Servosteckplätze (geeignet für DITEX-Servotelemetrie)

Bis zu 3 Telemetriesensoreingänge (E1/R3, E2/15, E3/14)

Eingang für mitgelieferten Magnetschalter oder optionalen RC-Switch

Optionaler Überlastschutz

Bei der Central Box 210 wurde auf die eingebaute Überlastsicherung der einzelnen Servosteckplätze verzichtet. Um kritische Servos wie z. B. Schleppkupplungs-, Einziehfahrwerk- oder Störklappenservos abzusichern, kann die optional erhältliche Überlastsicherung DPSI OCP (Reiter Zubehör) verwendet werden.

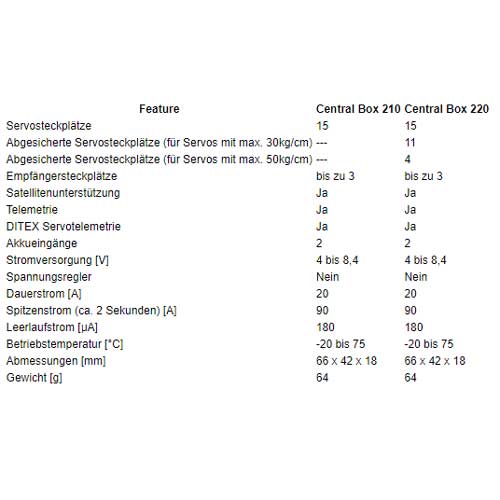

Vergleichstabelle Central Box 210/220

Feature Central Box 210 Central Box 220

Servosteckplätze 15 15

Abgesicherte Servosteckplätze (für Servos mit max. 30kg/cm) --- 11

Abgesicherte Servosteckplätze (für Servos mit max. 50kg/cm) --- 4

Empfängersteckplätze bis zu 3 bis zu 3

Satellitenunterstützung Ja Ja

Telemetrie Ja Ja

DITEX Servotelemetrie Ja Ja

Akkueingänge 2 2

Stromversorgung [V] 4 bis 8,4 4 bis 8,4

Spannungsregler Nein Nein

Dauerstrom [A] 20 20

Spitzenstrom (ca. 2 Sekunden) [A] 90 90

Leerlaufstrom [µA] 180 180

Betriebstemperatur [°C] -20 bis 75 -20 bis 75

Abmessungen [mm] 66 x 42 x 18 66 x 42 x 18

Gewicht [g] 64 64

Technische Daten

Eingangsspannung 4V bis 8,4V

Dauerstrom 2x 20A

Spitzenstrom 90A

Allgemeines

Abmessungen 65mm x 42mm x 18mm

Gewicht 59g

Wichtiger Hinweis

Wird der Cortex pro an einer CentralBox betrieben, bitte unbedingt ein zusätzliches Patchkabel zur +/- Versorgung nutzen. Siehe die ausführliche bavarianDEMON CORTEXpro Anleitung.
