Jeti Sensor Temperatursensor EX Duplex bis 300°C

Produkte mit dieser Bezeichnung sind mit einer Reihe neuer Funktionen erweitert, die auf der Basis langjähriger Erfahrungen und Erkenntnisse in dieser Branche entstanden sind.

Die mit EX bezeichneten Sensoren bieten verbesserte Grundfunktionen sowie auch

Erweiterungsfunktionen.

- Eine übersichtlichere Darstellung von mehr telemetrischen Größen

- Die Unterstützung einer voll graphischen Darstellung telemetrischer Daten

- Eine vereinfachte Verwaltung der Anlage

- Einen höheren Anwenderkomfort bei der Verarbeitung telemetrischer daten über die Jetibox Profi oder einen PC, …

- Möglichkeit der Speicherung telemetrischer Daten in der Jetibox Profi oder im PC, …

- Online-Telemetrie am PC mit Hilfe des Programms Flightmonitor

- Kompatibilität zu allen Empfängern/Sendermodulen Jeti Duplex

- Kompatibilität zur Jetibox/Jetibox mini

- Firmware-Update über den PC

Die erweiterten Sensorfunktionen können Sie voll nutzen mit Terminals der erweiterten generation Jetibox Profi, Jeti-Sender, …

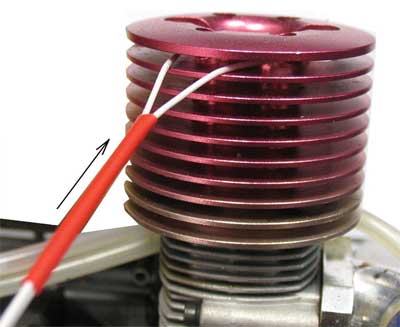

Die MT 300 EX-Sensoren sind zur Temperaturmessung von Geräten, wie Motoren, Controllern, Akkus und weiterem Zubehör im Modell bestimmt. Zur Darstellung der gemessenen Werte wird das Terminal JETIBOX und die drahtlose Informationsübertragung über das DUPLEX 2,4GHz-System genutzt.
Das Duplex-System verwendet zur Kommunikation das 2,4GHz-Band, welches nicht nur eine Übertragung der Steuerdaten zum Modell ermöglicht, sondern auch in umgekehrter Richtung zurück zum Sender. Die während des Betriebs gewonnenen telemetrischen Daten werden in Realzeit übertragen und der aktuelle Stand der Messgrößen kann auf dem LCD-Bildschirm der JETIBOX dargestellt werden. Die MT-Einheit zeichnet die Minimal- und Maximaltemperatur der einzelnen Sensoren auf und liefert Angaben ihrer aktuellen Werte.
Zum Einstellen der Parameter und zur Anzeige der Messwerte dient das JETIBOX-Terminal.
Das MT 300 EX-Gerät besteht aus zwei Teilen. Zunächst aus dem eigentlichen MT-Modul, welches zur Datenaufzeichnung von den Temperatursensoren dient und welches an die JETIBOX, den Empfänger oder an den Expander des DUPLEX-Systems angeschlossen werden kann. Die eigentliche Temperaturmessung wird durch die an das MT-Modul angeschlossenen Sensoren durchgeführt. Achten Sie darauf, dass die Temperaturen des Moduls und des Sensors nicht die angegebenen Parameter übersteigen – siehe Tabelle der technischen Daten.
Das MT 300 EX-Modul ermöglicht es für die einzelnen Sensoren akustische Alarmmeldungen auszulösen. Diese Alarmzeichen können als Meldungen von Temperaturüberschreitungen oder Abkühlungen unter eine erlaubte Grenze eingestellt werden. Das akustische Signal wird vom Sendermodul DUPLEX Tx über eine dort eingebaute kleine Sirene generiert. Aus Gründen der besseren Auseinanderhaltung der einzelnen Alarmtypen werden diese durch Aussendung verschiedener Morsealphabet-Zeichen unterschieden. Die akustische Signalisation von Parameterüberschreitungen wird auch dann generiert, wenn keine JETIBOX angeschlossen ist. Bei angeschlossener JETIBOX wird auf ihrem LCD-Display angezeigt, welcher Parameter überschritten worden ist. Bei Überschreitung mehrerer Parameter wechseln sich die Alarmmeldungen und auch die Anzeigen im LCD-Display der JETIBOX ab.

Parameters

Abmessungen [mm] 19 x 14 x 4

Gewicht [g] 6 (3 g)

Počet teplotních čidel 2

Max Temperaturbereich der Sensoren [°C] +300

Min. Temperaturbereich der Sensoren [°C] -40

Přesnost měření [%] 5

Betriebstemperatur max. [°C] +85

Betriebstemperatur min.[°C] -10

Versorgungsspannung max. [V] 8,4

Versorgungsspannung min. [V] 3,5

Mittlererer Strom [mA] 20
