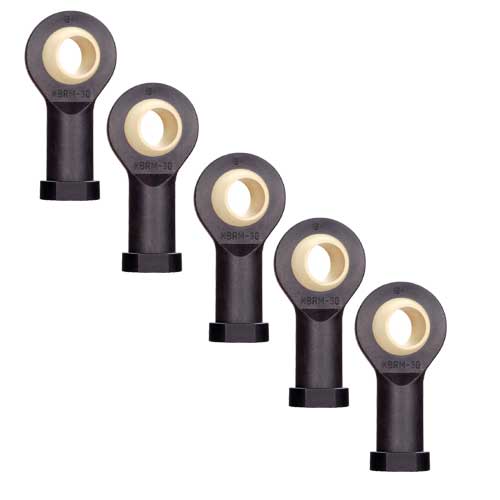

Kugelgelenke KBRM igubal M4 (5)
- Artikelnummer:
- KBRM-05M4
- Verfügbarkeit:
-
Produkt vorrätig
einfach günstig bestellen
Unsere Logistikpartner sind für uns jeden Werktag unterwegs!
Gelenkkopf mit Innengewinde, KBRM igubal®, Kugelkalotte iglidur® W300, mm
Kalottenmaterial: iglidur® W300 Gewinderichtung: rechts Gehäusematerial: igumid® G Maßreihe K in Anlehnung an DIN ISO 12240 Wartungsfreier Trockenlauf Hohe Steifigkeit Sehr hohe Dauerfestigkeit bei wechselnden Belastungen Ausgleich von Fluchtungsfehlern Ausgleich von Kantenbelastungen Unempfindlich gegen Schmutz, Staub und Flusen Korrosions- und chemikalienbeständig Hohes Dämpfungsvermögen Geeignet für rotierende, oszillierende und lineare Bewegungen Sehr geringes Gewicht
igubal® Gelenkkopf mit Innengewinde
igubal®-Gelenkköpfe sind korrosionsbeständig und können ohne Probleme auch unter rauen Rahmenbedingungen eingesetzt werden. In feuchter oder nasser Umgebung sind sie gegen schwache Säuren und Laugen beständig. Hervorzuheben ist die Unempfindlichkeit gegen Schmutz und Staub.
Gehäuse aus igumid G, besonders schlagfestes, langfaserverstärktes Polymer. Langzeitig geeignet für Temperaturen von -40 °C bis +90 °C
Bei den Standard-Gelenklagern ist die Kugelkalotte aus iglidur® W300 gefertigt, einem Werkstoff, der sich durch niedrigste Reibwerte im Trockenlauf und äußerst geringe Stick-Slip- Neigung auszeichnet. Letzteres ist besonders wichtig bei geringen Belastungen und sehr langsamen Bewegungen.
Wartungsfreier Trockenlauf
Besonders kostengünstig
Keine Schmierung
Hohe Steifigkeit
Sehr hohe Dauerfestigkeit bei wechselnden Belastungen
Ausgleich von Fluchtungsfehlern
Ausgleich von Kantenbelastungen
Unempfindlichkeit gegen Schmutz, Staub und Flusen
Korrosions- und chemikalienbeständig
Einsetzbar in flüssigen Medien
Hohes Dämpfungsvermögen
Geeignet für rotierende, oszillierende und lineare Bewegungen
Sehr spielarm gelagerte Innenringe
Sehr geringes Gewicht
Typische Anwendungsbereiche
Modellbau Anlenkungen
Fahrradbau
Anlagenbau
Verpackung
Offshore

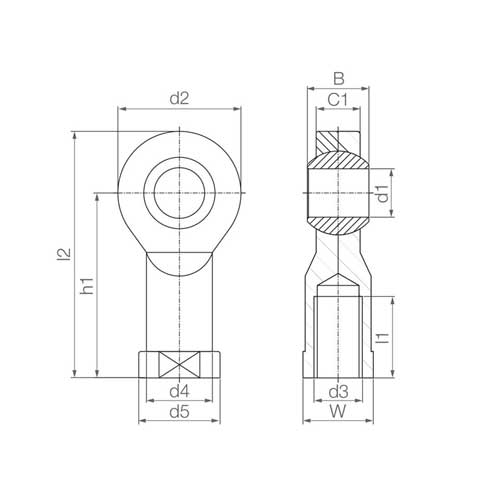

Abmessungen
Ø d1 | 5,0 mm |
Ø d2 | 18,00 mm |
Gewinde d3 | M04 |
Steigung | 0,70 mm |
Ø d4 | 9,0 mm |
Ø d5 | 12,0 mm |
C1 | 6,0 mm |
B | 8,00 mm |
h1 | 27,00 mm |
l1 | 10,0 mm |
l2 | 36,0 mm |
W | SW09 |
Min. Einschraubtiefe, Gewinde | 7 mm |
